Bu yazımızda uçakların nasıl kontrol edildiğini ve manevralar yapabildiğine göz atacağız. Uçakların nasıl kontrol edildiğini öğrenmeden önce basitçe nasıl uçtuklarını öğrenmemiz oldukça faydalı olacaktır. Eğer bu konuda hakkında bilgiye ihtiyacınız olduğunu düşünüyorsanız ilgili yazıya tıklayıp sonrasında bu yazıyı okumaya devam edebilirsiniz. Eğer biliyorsanız devam edebiliriz.
İlginizi Çekebilir: Uçaklar Nasıl Uçar, Temel Aerodinamik Kuvvetler Nelerdir?
İçindekiler
Temel Kontrol Yüzeyleri Nelerdir?

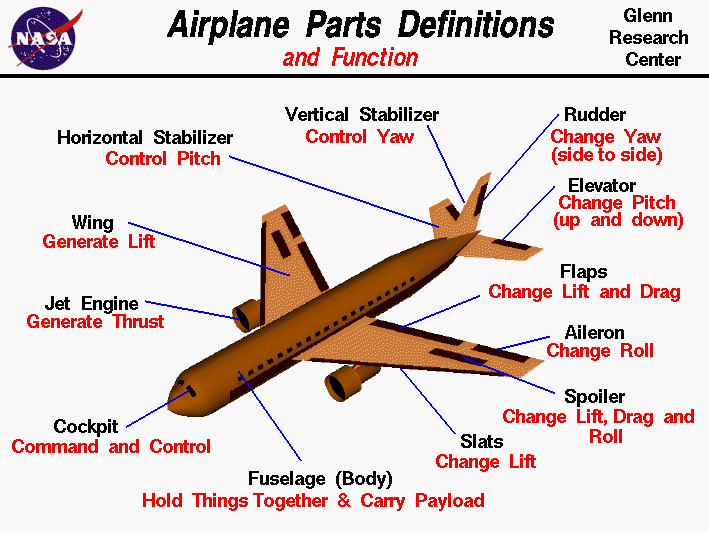

Uçakların yönlendirilmesi, pilotun kokpitten kontrol ettiği yüzeyler aracılığıyla sağlanır. Bu sistemler temel olarak ikiye ayrılır: birincil ve ikincil kontroller. Birincil kontrol yüzeyleri (kanatçıklar/aileron, dümen/rudder ve elevatör/elevator) uçağın yönünü belirler. Kanatçıklar yuvarlanmayı, elevatörler burun hareketini, dümen ise yatay yön değişimini sağlar. İkincil yüzeyler ise uçuş konforunu ve verimliliği artırmaya yarar.
Birincil Kontrol Yüzeyleri
1-Kanatçık (Aileron)
Aileronlar, bir uçağın boylamasına ekseni etrafında yuvarlanma (roll) hareketini sağlayan temel kontrol yüzeylerindendir. Her iki kanadın uç kısımlarının arka kenarına yerleştirilmiş olan bu yüzeyler, genellikle birbirine zıt yönde hareket eder. Pilot ya da otopilot sağa ya da sola dönüş komutu verdiğinde, bir kanattaki aileron yukarı kalkarken, diğeri aşağı iner. Bu hareket, kanatlar arasında asimetrik kaldırma kuvveti oluşturur. Örneğin, sağa dönüşte sağdaki aileron yukarı kalkarak o kanattaki kaldırmayı azaltır, soldaki ise aşağı inerek kaldırmayı artırır. Bu fark, uçağın sağa yuvarlanmasına neden olur.
Bazı büyük uçaklarda, her kanatta iki aileron bulunur. Düşük hızda her ikisi de aktifken, yüksek hızda dıştaki aileron kilitlenerek sadece içteki devrede kalır; bu da yapısal yükleri azaltmak içindir. Aileronlar sayesinde yön değiştirilirken, örneğin sol aileron aşağı indiğinde sadece kaldırma değil, sürüklenme de artar. Bu fazladan direnç, ilgili kanadın geride kalmasına ve burnun istenmeyen şekilde sağa yönelmesine yol açar. Bu etki “ters yalpalama” olarak bilinir.
Uçağın koordineli bir şekilde dönüş yapabilmesi için bu tür yalpalamaları düzeltecek şekilde rudder (dikey kuyruk dümeni) ile müdahale edilmesi gerekir. Mühendisler, bu olumsuz durumu azaltmak için diferansiyel aileronlar (her iki aileronun farklı açılarda sapması) ve rudder ile aileronların mekanik olarak eşleştirilmesi gibi yöntemler geliştirmiştir. Bazı uçaklarda, özellikle büyük yolcu uçaklarında, aileronlara ek olarak roll spoiler adı verilen üst kanat yüzeyine yerleştirilmiş yardımcı sistemler de kullanılır. Bu yüzeyler, yuvarlanma hareketini destekleyerek hem kontrol tepkisini artırır hem de ters yalpalamayı azaltmaya yardımcı olur.
2-Elevatör (Elevator)
Elevatorlar, bir uçağın enine ekseni etrafında hareketini kontrol eden temel uçuş yüzeyleridir; bu hareket "pitch" olarak adlandırılır ve uçağın burun yukarı veya aşağı yönelmesini sağlar. Genellikle yatay dengeleyicinin (horizontal stabilizer) arka kenarına yerleştirilen iki ayrı yüzeyden oluşurlar ve çoğu uçakta senkronize biçimde hareket ederler. Ancak bazı gelişmiş fly-by-wire sistemli uçaklarda, gerek duyulduğunda elevatörler farklı açılarda ayrı ayrı hareket ettirilebilir.
Pilot kumandayı ileri ittiğinde elevatorlar aşağı doğru sapar. Bu durum yatay dengeleyicinin eğimini artırarak arka kısımda daha fazla kaldırma kuvveti oluşmasına yol açar. Böylece kuyruk yukarı kalkar ve uçağın burnu aşağıya yönelir. Ters yönde, yani kumanda geri çekildiğinde elevatorlar yukarı kalkar, kuyruktaki kaldırma azalır, kuyruk aşağı iner ve uçağın burnu yukarı kalkar. Bu mekanizma, iniş-kalkış ve irtifa değişikliklerinde kritik rol oynar.
Bazı uçaklarda, olası mekanik arızalara karşı sağ ve sol elevatorların birbirinden bağımsız çalışmasını sağlayan "ayrılabilirlik" özelliği mevcuttur. Böylece bir taraf sıkışsa bile diğeri çalışabilir. Ayrıca birçok modern uçakta, her iki elevator farklı hidrolik sistemlerle beslenir; böylece bir sistem devre dışı kalsa bile en az bir elevator yüzeyi kontrol edilebilir durumda kalır.
3-Dümen (Rudder)
Rudder, bir uçağın dikey ekseni etrafındaki dönüşünü, yani "yaw" hareketini kontrol eden temel uçuş kontrol yüzeyidir. Dikey stabilizatörün (dikey kuyruk) arka kenarına yerleştirilen hareketli bir yüzeydir. Bir teknedeki dümen gibi uçağı doğrudan yönlendirmekten ziyade, rudder özellikle dönüşler sırasında oluşan istenmeyen sapmaları düzeltmek, motor arızası gibi asimetrik itki durumlarında denge sağlamak ve gerektiğinde "slip" manevralarını gerçekleştirmek için kullanılır.
İlginizi Çekebilir : Jet Motoru Nedir, Nasıl Çalışır ve Faydaları Nelerdir?
Uçuş kumanda panelinde yer alan pedal sistemi ile kontrol edilir. Pilot sol pedala bastığında rudder sola sapar ve uçağın burnu sola yönelir; sağ pedal için bu hareket sağa doğru gerçekleşir. Bu, uçağın dikey ekseni etrafında dönmesini sağlar. Özellikle büyük gövdeli veya yüksek hızlı uçaklarda, rudder üzerindeki aerodinamik ve mekanik yükleri dengelemek için hidrolik sistemler devreye girer.
Rudder’ın etkisi, hava hızına bağlı olarak değişkenlik gösterir. Düşük hızlarda daha fazla rudder hareketi gerekirken, yüksek hızlarda küçük sapmalar bile yeterli olur. Bu nedenle modern uçaklarda, belirli bir hızın (örneğin manevra hızı – Manoeuvring Speed) üzerindeyken rudder hareket açıklığı otomatik olarak sınırlandırılır. Bu, uçağın yapısal güvenliğini korumak adına alınmış önemli bir tasarım önlemidir.
İkincil Kontrol Yüzeyleri
1-Spoiler'lar ve Hız Frenleri
Spoiler’lar ve hız frenleri, uçağın sürtünmesini ve aerodinamik davranışını kontrol etmek amacıyla kullanılan ikincil uçuş kontrol yüzeyleridir. Pilot komutuyla manuel olarak veya bazı uçuş fazlarında otomatik olarak devreye girebilirler. Hız frenleri yalnızca hava direncini artırırken, spoiler’lar hem direnci yükseltir hem de kanat üzerindeki kaldırma kuvvetini azaltarak aerodinamik yapıyı doğrudan etkiler.
Modern uçaklar, yakıt verimliliği ve performans için mümkün olduğunca düşük sürtünme ile tasarlanır. Bu da özellikle iniş ve alçalma sırasında uçağın yavaşlamasını zorlaştırır. Geleneksel olarak iniş takımı açılarak ek sürtünme elde edilse de, bu çözüm hem sınırlı hem de verimsizdir. Bu nedenle, daha etkili ve kontrollü yavaşlama için spoiler ve hız freni sistemleri geliştirilmiş ve ticari uçaklarda yaygın şekilde kullanılmaya başlanmıştır.
2-Yüksek Kaldırma Sistemleri (High Lift Devices)
Yüksek kaldırma sistemleri, uçağın belirli uçuş evrelerinde (özellikle düşük hızda) daha fazla kaldırma kuvveti üretebilmesini sağlamak amacıyla tasarlanmış hareketli ya da sabit aerodinamik yüzeylerdir.
Bu sistemler, genellikle kalkış, tırmanışın ilk aşamaları ve iniş yaklaşması sırasında devreye girer. Düşük hızlarda uçarken ihtiyaç duyulan ek kaldırma kuvvetini sağlayarak, uçağın daha kısa pistlerden kalkmasına ve düşük hızlarda güvenli bir şekilde iniş yapmasına olanak tanırlar.
Yüksek kaldırma sistemlerinin bir diğer önemli avantajı ise, kanat alanını uçuş boyunca büyük tutmak zorunda kalmadan kalkış ve iniş performansını iyileştirmeleridir. Bu sayede uçak tasarımcıları daha küçük ve aerodinamik olarak daha verimli kanatlar geliştirerek seyir halinde yakıt tüketimini azaltabilirler. Ayrıca kanat uzunluklarının küçülmesi hangarlarda depolanmasını da kolaylaştırmaktadır.
Başlıca Yüksek Kaldırma Sistemleri
Flaplar: Kanadın arka kenarına yerleştirilen ve açıldıklarında kanadın eğriliğini (camber) artırarak hem kaldırmayı hem de sürtünmeyi yükselten yüzeylerdir.
Slat’lar: Kanadın ön kenarında bulunan hareketli yüzeylerdir. Açıldıklarında, kanat üzerindeki hava akımını daha uzun süre tutarak erken ayrılmayı önler ve düşük hızlarda kaldırmayı artırır.
Krueger Flapları: Özellikle geniş gövdeli uçakların ön kenarlarında kullanılan, kanat altından dışa doğru açılan yüzeylerdir. Slat’lara benzer şekilde çalışırlar.
Leading Edge Root Extensions (LERX): Özellikle yüksek manevra kabiliyetine sahip savaş uçaklarında görülen sabit uzantılardır.
Boundary Layer Control Cihazları: Kanat üzerindeki hava tabakasını kontrol ederek kaldırmayı optimize eder; örneğin blown flap sistemlerinde motor havası kanat yüzeyine yönlendirilerek akım ayrılması geciktirilir.
Geleneksel sistemlerde bu kontroller mekanik bağlantılarla çalışır. Büyük ve hızlı uçaklarda ise hidrolik sistemler veya modern "fly-by-wire" (dijital) kontroller kullanılır. Bu sistemler, pilotun komutlarını daha hassas ve güçlü şekilde iletir.
Fly-by-Wire (FBW) Sistemi Nedir?
Fly-by-Wire, pilotun ya da otopilotun verdiği komutları algılayıp bu komutlara karşılık uçuş kontrol yüzeylerini elektriksel olarak harekete geçiren bilgisayar destekli bir sistemdir. Bu sistem, geleneksel mekanik bağlantıların yerini alarak, pilotun fiziksel olarak yüzeyleri hareket ettirmesi yerine, niyetini algılayan ve buna göre yüzeyleri en uygun şekilde yöneten bir bilgisayar mantığına dayanır.
Bu sistemi başlıca avantajlarını sıralamak gerekirse:
Mekanik sistemler ortadan kalktığı için uçak daha hafif hale gelir.
Bilgisayar destekli yapı, arızalara karşı daha toleranslıdır.
Daha çevik ve aerodinamik olarak kararsız yapıdaki uçakların bile güvenli bir şekilde uçması mümkün olur.
Ani hücum açısı artışları veya yan kayma gibi istenmeyen durumları anlık olarak tespit edip düzeltme sağlar.
Uçak, belirlenen limitler dışında uçmaktan otomatik olarak korunur (Airbus modellerinde bu koruma zorunludur, Boeing’de ise pilot geçersiz kılabilir).
Fly-by-Wire Nasıl Çalışır?
Sistem, pilot giriş sinyali ile kontrol yüzeyinin mevcut konumu arasındaki farkı tespit eder ve bu farkı kapatmak için aktüatörlere düzeltici sinyaller gönderir. Bu geri beslemeli yapı sayesinde sistem her an giriş-çıkış dengesini korur.
İleri Yol (Forward Path): Bilgisayardan kontrol yüzeyine giden sinyaldir.
Geri Besleme Döngüsü: Kontrol yüzeyinden bilgisayara gelen, pozisyon bilgisi taşıyan sinyaldir.
Kazanç: Giriş sinyalinin ne kadar kuvvetle uygulanacağını belirleyen ayar.
Filtreleme: Sisteme zarar verebilecek frekanslardaki sinyalleri bloke eder.
FBW sistemleri, pilotun sürekli trimlemesine (dengelemek) gerek kalmadan uçuşu dengede tutar. Hız ya da konfigürasyon değişse bile sistem, trimlemenin otomatik yapılmasını sağlar. Bu, geleneksel uçaklarda pozitif hız kararlılığı gerektirirken, FBW uçaklarında bu zorunlu değildir.
Modern FBW uçaklarda, sistemde bir arıza olması durumunda uçuşun güvenli şekilde devam edebilmesi için çok katmanlı yedeklilik uygulanır:
Normal Yasa: Tüm sistemler çalışırken kullanılan en kapsamlı moddur. Pilot müdahalesi minimum düzeydedir.
Bozulmuş Mod: Bazı bileşenlerin devre dışı kalmasıyla sistem kendini kısıtlı bir moda geçirir.
Doğrudan Yasa: FCC’ler atlanır, sinyaller doğrudan aktüatörlere gider. Geri besleme ve zarf koruması yoktur, sadece temel kontrol sağlanır. Kontrolün pilotta olduğu manuel moddur.
Sonuç olarak Fly-by-Wire sistemleri, uçak kontrolünü daha hassas, güvenilir ve dinamik hale getirerek özellikle modern sivil ve askeri uçaklarda standart haline gelmiştir. Sistem; bilgisayarlı kontrol mantığı, otomatik düzeltmeler, uçuş zarfı koruması ve kapsamlı yedeklilik gibi unsurlarıyla, hem pilot iş yükünü azaltmakta hem de uçuş güvenliğini artırmaktadır.
