Sayısal Haritacılık: CAD ve GIS Uygulamaları Nedir?
- Gökçe Bal
- 19 Tem
- 6 dakikada okunur
Bir zamanlar haritalar, kahverengi bir masa üstünde açılmış bir kâğıt parçası, kenarında bir kalem ve başında düşünceli bir mühendisle şekillenirdi. Bugünse bu sahne dijitalleşti. Bilgisayar ekranlarında açılan sayısal haritalar, artık yalnızca bir yol tarifinden ibaret değil; kentlerin geleceğini, afetlerin riskini ve altyapının haritasını kodlayan akıllı sistemler haline geldi. Peki bu dijital haritalar nasıl üretiliyor? Bunun yanıtı, birden fazla teknolojinin kusursuz uyumunda yatıyor: CAD ve GIS yazılımları, sahadan toplanan veriler, havadan alınan görüntüler ve yüksek hassasiyetli lazer tarayıcılar bu sürecin omurgasını oluşturan başlıca bileşenlerdir. Bu yazıda, sayısal harita üretiminin temel aşamalarını; CAD ve GIS tabanlı sistemler eşliğinde, veri toplama–işleme–sunum döngüsünü adım adım inceleyeceğiz.
İçindekiler
Veri Toplama: Sahadan Gökyüzüne Her Noktayı Ölçmek
Sayısal harita üretimi, önce veri toplama ile başlar. Harita, yalnızca bilgisayar çizimi değil; yeryüzündeki gerçek ölçümler ile oluşturulur. Örneğin bir bölgenin sayısal altlık haritasını üretmek için arazide yol, bina, kaldırım, duvar, kuyu gibi tüm detaylar GNSS ve total station gibi aletlerle ölçülür. Türkiye’de 158 sabit istasyonlu TUSAGA-Aktif GNSS ağı bu doğrultuda gerçek zamanlı düzeltme verisi sunar ve santimetre düzeyinde hassas konum sağlar.
Yersel Ölçüm: GNSS alıcıları ve ölçü aletleriyle alınan yer ölçümleri, haritadaki doğruluğu sağlar. Yersel açıdan ölçülerek 1/1000 veya 1/5000 ölçekli olarak düzenlenir. Böylece haritanın iskeleti fiziksel olarak ölçülür.
Havadan Fotogrametri: Uçak ya da drone’larla alınan hava fotoğrafları bir araya getirilip 3B yüzey modeli ve ortofoto (ölçekli uydu benzeri görüntü) oluşturulur. Sayısal fotogrametri; klasik fotogrametri prensiplerini dijital görüntü işleme teknikleriyle birleştiren bir yöntemdir. Bu yöntem sayesinde kıvrımlı arazi, bina çatıları veya geniş tarım arazilerin yüzey modelleri ve eğim analizleri birkaç işlem adımıyla otomatik olarak oluşturulabilir.
LIDAR Tarama: Uçak veya drone üzerinden yapılan lazer tarama ile yüzeyin nokta bulutu (XYZ koordinatları) çıkarılır. LiDAR, bitki örtüsü altındaki araziyi bile görebilir. LiDAR, özellikle yüksek çözünürlüklü sayısal yüzey modelleri (SYM) üretiminde büyük avantaj sağlar; ancak bu sistemlerin uçuş ve veri işleme maliyetleri, diğer yöntemlere kıyasla oldukça yüksektir. Ancak fotogrametri, ormanlık alanlarda yoğun bitki örtüsü nedeniyle alt yüzeydeki detayları tespit etmekte yetersiz kalabilir.
Sahada Hassasiyet: Total Station ile Yersel Ölçüm Uydu Görüntüleri ve Diğer Kaynaklar: Haritaların temellendirilmesinde, özellikle geniş alanların hızlı bir şekilde analiz edilmesi gerektiğinde, uydulardan elde edilen yüksek çözünürlüklü görüntüler önemli bir kaynak olarak kullanılır. Ayrıca coğrafi bilgi tabanları, topografik haritalar veya mevcut CBS verileri de kaynak olarak değerlendirilebilir. Tüm bu kaynaklar, CAD/GIS yazılımlarına aktarılmadan önce ortak koordinat sisteminde düzenlenir.
Veri toplama sürecini bir film seti gibi düşünün: Bir yandan ekip yerde ölçüm yaparken, bir yandan gökyüzünde dronelar uçuyor. Her kamera karesi, her GPS noktası dijital haritanın bir parçasını oluşturuyor. Bu safhadan sonra CAD ve GIS yazılımları devreye girer.
CAD ile Harita Çizimi: Dijital Kalemin Gücü
Veri toplandıktan sonra, artık haritadaki objeleri çizme zamanı. İşte CAD (Computer-Aided Design) yazılımlarının devreye girdiği yer burası. CAD, “bilgisayar destekli tasarım” anlamına gelir ve bilgisayarı tasarım sürecine dahil eder. Haritacılıkta CAD yazılımlarıyla:
Nokta ve Çizgi ile İnşa: Yol, bina, nehir, yol üstü işaret gibi her öge, poligon veya çizgi (vector) olarak CAD ortamında işlenir. CAD yazılımı, sahadan alınan her ölçümü dijital ortamda yüksek hassasiyetle işler.
Katman Katman Düzenleme: CAD harita projelerinde katmanlar kullanılır. Örneğin binalar ayrı bir katmanda, yollar ayrı bir katmanda çizilir. Bu sayede karmaşa önlenir; altyapı, jeoloji veya bitki örtüsü gibi farklı bilgiler gerektiğinde açılıp kapatılabilir.
Ölçek ve Doğruluk: CAD ortamında çalışırken çizim ölçeği kullanıcı tarafından hassas şekilde belirlenebilir. Harita mühendisleri genellikle 1/1000 ya da 1/5000 gibi büyük ölçekleri tercih eder. Bu ölçeklerde, sahadaki gerçek varlıklar (bina, yol, kuyu vb.) birebir ölçüyle dijital ortama aktarılır ve detayları korunarak çizilir.
Bilgisayar ekranını düşünün: CAD’de çizgiler, noktalar ve sembollerle büyülü bir şehir inşa ediliyor. AutoCAD Map 3D gibi araç setleri, CAD çizimini tam anlamıyla bir CBS (coğrafi bilgi sistemi) harita aracına dönüştürür. Autodesk’in kendi açıklamasına göre AutoCAD Map 3D, “model tabanlı bir CBS haritalama yazılımı”dır ve CAD ile GIS verilerine aynı anda erişime izin verir. Yani harita mühendisi bu ortamda hem hassas çizim yapabilir hem de coğrafi analiz için veri katmanları ekleyebilir.
Örneğin Türkiye’de yaygın kullanılan yerli bir yazılım olan Netcad GIS de benzer şekilde CAD ve CBS entegrasyonunu sunar. Bu noktada CAD, harita mühendisinin mühendislik kararlarını şekillendirdiği sayısal bir üretim alanına dönüşür. Ekrandaki her çizgi, sahadan gelen verilerle hassas biçimde şekillenirken, aynı zamanda teknik bilgi ve planlama vizyonunun dijital bir yansıması olur.
GIS Tabanlı İşleme ve Analiz: Haritayı Canlandırmak
Çizimler hazırlamanın ardından sıra haritaya anlam katmaya gelir: CBS/GIS (Coğrafi Bilgi Sistemi) uygulamaları devreye girer. CBS, konuma dayalı (mekânsal) verilerin toplanması, saklanması, işlenmesi ve kullanıcılara sunulmasını sağlayan bir bilgi sistemidir. Yani CAD ile oluşturulan çizgiler, CBS ortamında anlamsal hale gelir.

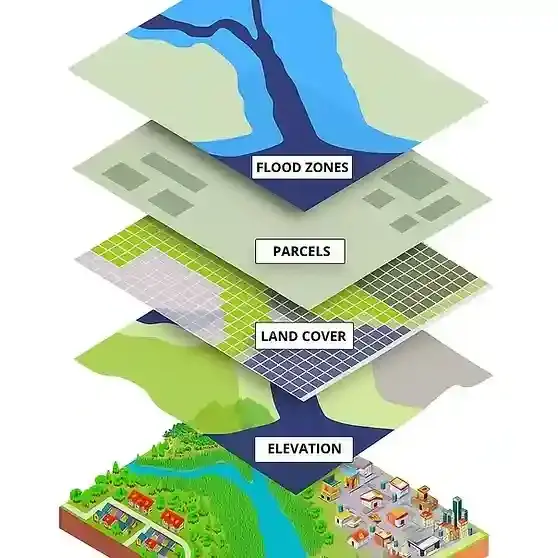

Veri Entegrasyonu: Farklı kaynaklardan elde edilen veriler (altyapı, nüfus, arazi kullanımı vb.) birleştirilir. GIS, bu katmanları arayüzde üst üste koyarak ilişkilendirir. Örneğin bir şehir haritasında altyapı katmanına, elektrik şebekesi veya kanalizasyon hatlarını ekleyerek haritanın yalnızca şekil değil, çok katmanlı bilgi içeren anlamlı bir yapıya dönüşmesini sağlayabilirsiniz.
Sorgulama ve Analiz: Harita sorgulanabilir bir veritabanıdır. “Bu yolun etrafındaki 100 metrelik bölgede kaç bina var?”, “Yağış haritasıyla heyelan riski haritası üst üste getirildiğinde hangi bölgeler risk altında?” gibi sorular GIS ile yanıtlanır. Coğrafi analizler, mesafe hesapları, tampon bölge analizi ve mekânsal filtreleme bu aşamada yapılır.
Sunum ve Raporlama: Hazırlanan coğrafi analiz sonuçları farklı tematik haritalar (ısı
haritası, sınıflandırılmış haritalar) olarak görselleştirilebilir. Ayrıca veriler CBS ortamında veritabanı olarak saklanarak haritacılığa altyapı oluşturur.
Burada yine bir benzetme: CAD, haritayı geometrik olarak inşa ederken, GIS bu haritayı canlı bir bilgi ağına dönüştürür. CAD bir şekli çiziyorsa, GIS o şekle nüfus, altyapı veya çevresel veri ekleyerek çok katmanlı bir veri haline getirir. Bu sayede harita, sadece kâğıt üzerinde bir desen değil, anlamlar taşıyan bir coğrafi bilgi kaynağı haline gelir.
Harita Uzmanlarının Yazılım Paleti
Harita üretiminde pek çok özel yazılım ve araç kullanılır. Aşağıda bazı örnek kategoriler veriyoruz:
CAD Tabanlı Harita Yazılımları: AutoCAD Map 3D, Civil 3D, Bentley MicroStation, yerel çözümler olarak Netcad GIS gibi programlar. Özellikle AutoCAD Map 3D, hem CAD hem de GIS verileriyle çalışmayı mümkün kılar.
Fotogrametri Yazılımları: Hava fotoğrafları ve drone görüntülerinden 3B modeller çıkarmak için: Agisoft Metashape, Pix4D, ERDAS IMAGINE, Leica Photogrammetry Suite, Trimble Inpho gibi yazılımlar popülerdir. Bu araçlar, yüzlerce fotoğrafı hizalar, nokta bulutu ve ortofoto üretir.
LIDAR İşleme Araçları: Toplanmış nokta bulutunu yönetmek için TerraScan, LP360 gibi özel paketler kullanılır.
CBS/GIS Yazılımları: Esri ArcGIS (ArcGIS Pro/ArcGIS Desktop), QGIS, MapInfo vb. Bu yazılımlar haritaları sorgulamak, analiz etmek ve son harita ürününü oluşturmak için kullanılır.
Genel Veri İşleme: Global Mapper, FME gibi araçlar, farklı formatlardaki veri dönüşümleri ve önişleme işlemleri için tercih edilir.
Veri Toplama Donanımları: Drone’lar ve GNSS ekipmanları veri toplama aşamasının olmazsa olmazıdır.
CAD ve GIS yazılımları, harita üretim sürecinin tamamlayıcı iki bileşenidir. Biri çizim ve ölçü hassasiyetini sağlarken, diğeri bu verilere anlam ve analiz gücü katar. Örneğin yukarıdaki görüntüde bir CBS uygulaması ve coğrafi katmanlar görülüyor. Bu yazılımlar sayesinde çizimler ve analitik veriler bir arada yönetilir.
Bu geniş yazılım ve araç yelpazesi, harita mühendislerine projeye özel çözümler geliştirme konusunda büyük bir operasyonel esneklik sağlar. Üstelik birçok yazılım birbirine bağlanabilir. Örneğin CAD ve GIS arasında veri alışverişi ArcGIS ve AutoCAD Map3D arasında FDO teknolojisiyle mümkündür. Böylece mühendis bir yandan hassas çizim yapar, diğer yandan coğrafi veritabanını günceller. Yazılım seçimi projenin ihtiyacına göre değişir, ama CAD programları öncelikli kullanımda kalır. Türkiye'de ise yerli geliştirilmiş örneklerden biri olan Netcad GIS, “mühendislik ve coğrafi bilgi sistemleri kullanıcıları için tasarlanmış, uluslararası standartları destekleyen CAD/GIS teknolojisi” olarak tanımlanır.
Uygulama Alanları ve Gelecek: Teknolojinin Sundukları
Sayısal haritalar, bugün pek çok sektörde gerçek hayattaki sorunlara çözüm üreten vazgeçilmez araçlara dönüşmüş durumda.
Afet yönetiminde, deprem ya da sel gibi riskler için oluşturulan haritalar sayesinde önceden müdahale planları hazırlanabiliyor.
Kentsel planlamada, yeni ulaşım hatları ya da imar kararları, çeşitli veri katmanlarının analiziyle şekilleniyor.
Altyapı yönetiminde, su ve enerji şebekeleri dijital ortamda modellenerek bakım süreçleri hızlandırılıyor.
Tarımda, bitki örtüsü analizleri ve hassas sulama sistemleri, üretimi artırırken doğal kaynakların sürdürülebilirliğini de sağlıyor.
Çevresel korumada ise, erozyon izleme ya da baraj alanlarının planlanması gibi kritik adımlar, CBS analizleri sayesinde veriyle desteklenmiş kararlara dönüşüyor.
Kısacası, dijital haritalar artık sadece konum gösteren araçlar değil; karar destek sistemlerinin, sürdürülebilir kalkınmanın ve yaşam kalitesinin temel taşları haline geliyor.
Sonuç olarak, sıradan bir harita aslında ileri teknolojinin meyvesidir. Saha ölçümünden yazıcıdaki paftaya kadar uzanan bu sürecin kahramanları CAD ve GIS yazılımlarıdır. Bir dahaki sefere bir haritaya baktığınızda, arkasındaki bu karmaşık ama büyüleyici yolculuğu hatırlayın. Belki de sıradan bir çizgi, artık sizin için yeni bir dünyanın anahtarı olur.
