Yeryüzünün Şekillerini Okumak: Topografya Haritası Nedir?
- Gökçe Bal
- 18 Tem
- 5 dakikada okunur
Topografya Haritası Nedir?
Topografya haritası, dağlar, vadiler, tepeler, düzlükler gibi yeryüzünün fiziksel şekillerini ve yollar, köprüler, yerleşim yerlerini detaylı bir şekilde gösteren harita türüdür. Yeryüzünün biçimi, alçak ovalardan en yüksek zirvelere kadar, eş yükselti eğrileri (izohipsler) aracılığıyla harita düzlemine işlenir. Her eğri, aynı yükseklik seviyesindeki noktaları birleştirir ve bu kıvrımlı çizgilere bakarak tepeleri, vadileri ya da dağ sıralarını zihnimizde canlandırabiliriz.
Kuş bakışı bir haritada bu eğriler, en dışta alçaktan başlayıp içte en yüksek noktaya ulaşan kapalı halkalar gibidir; sıkıştıkça arazi gittikçe daha dikleşir. Topografik haritadaki bu simgeler (yol, yerleşim, akarsu, orman) ve yükselti eğrileri, dümdüz bir kâğıt üzerinde arazinin üç boyutlu yapısını sezebilmemizi mümkün kılar.
Topografya Haritası Ne İşe Yarar ve Uygulama Alanları Nedir?
Topoğrafik haritalar, mimarlık ve inşaat mühendisliğinden madencilik ve jeolojiye, hatta doğa sporlarına kadar pek çok alanda rehber görevi görür. Bu haritalar hem doğal hem beşeri detayları içerdiği için engebeli bir araziyi tepeden inceleyen bir mühendis, eğimi, yoğunluğu ve su kanallarının akış yönünü bu haritadan anlayabilir. Aynı zamanda bir şehir plancısı için de şehir içindeki yamacın dikliği, yeni yolun veya yapının nerede kurulacağını belirler. Bir inşaat mühendisi vadinin iki yakasını birbirine bağlamak için tam olarak kaç metrelik bir yükseklik farkının olduğunu hesaplar.
Arazi Ölçümlerinden Sayısal Modellere: Topografya Haritası Yapımı
Bir topografik haritanın her eğrisi, gerçek arazide ölçülmüş yükseklik verilerinden oluşur. Peki
bu veriler nasıl toplanır? Harita mühendisleri genellikle aşağıdaki yöntemleri uygular:

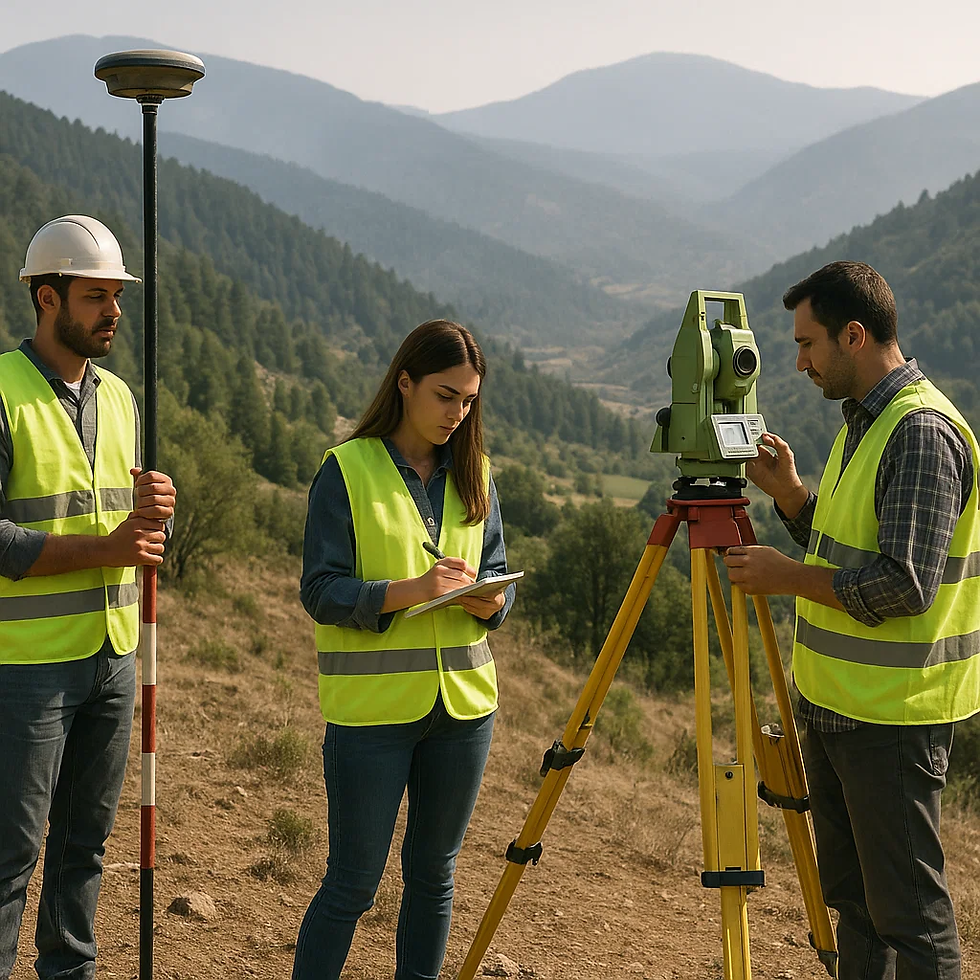

Yer Ölçümleri (Klasik Takım)
Harita ekibi, teodolit ve total station gibi aletlerle arazide doğrudan ölçüm yapar. Belirli koordinatlar GPS/GNSS cihazlarla hassas şekilde tespit edilir, seviyeli ölçümlerle yükseklik farkları kaydedilir. Harita ekibi, sahanın üzerini adeta bir ağ gibi tarayarak, her noktanın diğerine göre ne kadar yüksek ya da alçakta olduğunu milimetrik doğrulukla belirler. Bu klasik yöntem, özellikle detaylı paftalar için hâlâ kullanılır.

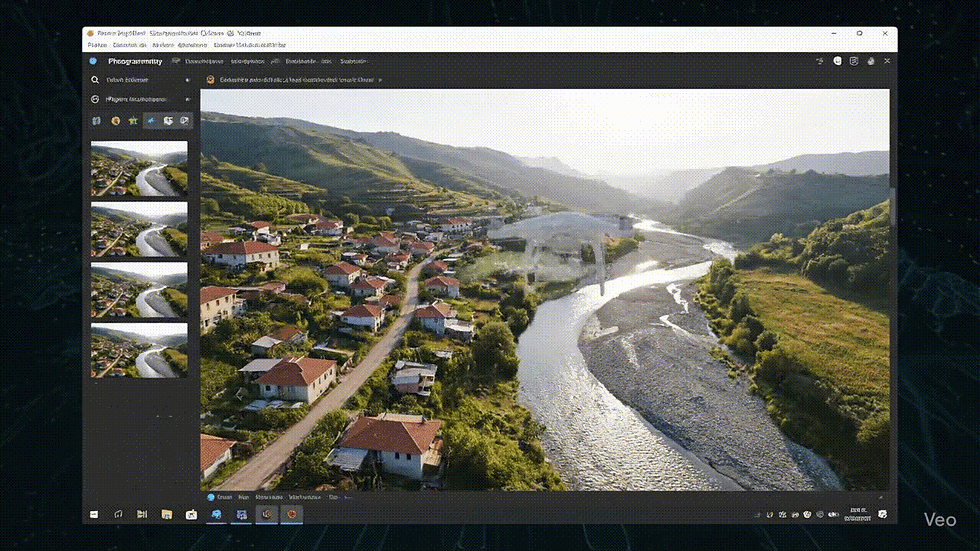

Hava Fotoğrafçılığı (Fotogrametri)
Uçak veya drone’dan çekilen üst üste binmiş hava fotoğrafları, fotogrametrik tekniklerle işlenir. Yapılan analizlerde, farklı açılardan çekilmiş birden fazla hava fotoğrafı karşılaştırılır; bu görüntülerdeki ortak noktalar yardımıyla arazinin üç boyutlu yapısı yeniden inşa edilir. Bu 3B modelden, izohips eğrileri ve diğer topoğrafik unsurlar türetilir. Uzaktan algılama platformlarıyla elde edilen görüntüler genellikle topoğrafik haritalar üretimi için kullanılır. Son yıllarda insansız hava araçları (drone’lar), küçük alanlarda çok daha hızlı ve ekonomik veri topluyor. Örneğin bir bölgedeki dere yatağını haritalamak için artık yüzlerce saat süren uçak fotoğrafı yerine birkaç saat uçan drone ile yüksek çözünürlüklü fotoğraf çekilip benzer sonuç alınabiliyor.

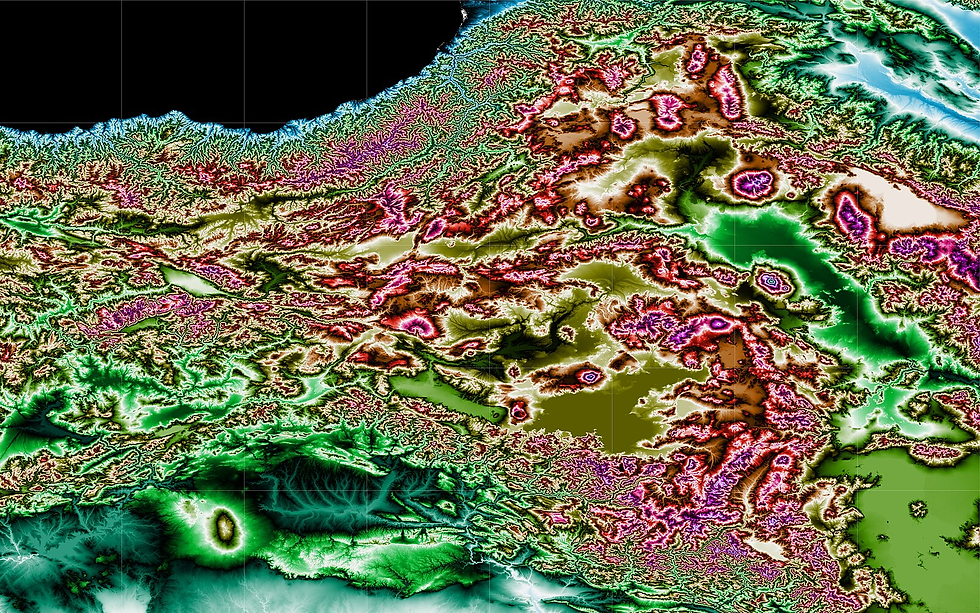

Uydu Verileri ve Dijital Modelleme
NASA’nın Shuttle Radar Topography Mission (SRTM) gibi uydu projeleri, geniş alanlar için sayısal yükseklik modelleri (SYM) sunar. Türkiye’deki bir proje (TSYM) 1:25.000 ölçekli topo haritalardan çizilen eğrileri SRTM verileriyle harmanlayarak ülke çapında bir yükseklik modeli oluşturmuştur. Böylece her adımda kullanılabilecek küresel modeller ortaya çıkmıştır. Kuşbakışı elde edilen bu yükseklik verileri, bilgisayar ortamında coğrafi bilgi sistemlerine (CBS) aktarılır ve harita sembolleriyle birleştirilerek son topoğrafik harita üretilir.

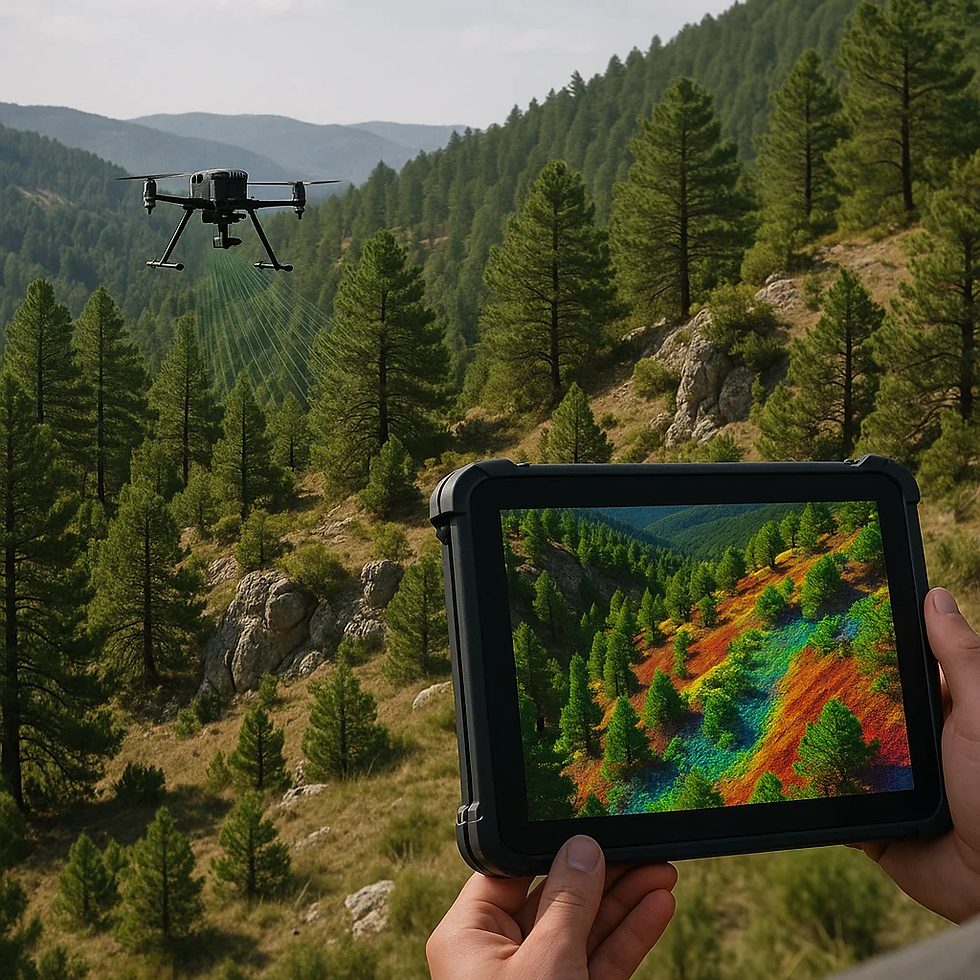

LiDAR ve Lazer Tarayıcılar
Uçak veya drone üzerine yerleştirilen LIDAR sensörleri, milyonlarca lazer ışını göndererek her noktaya dokunur gibi araziyi ölçer. Bu teknoloji milimetrik doğrulukla yüzey profili çıkarır. Yakın kızılötesi lazerler kullanılarak arazi ölçen topografik LiDAR, orman altındaki gizli zemini bile yakalayabilir. Sonuçta elde edilen nokta bulutları, sıradan bir fotoğrafın düz pikselleri gibi değil, her biri konum bilgisi taşıyan üç boyutlu noktalar olarak düşünülebilir. Bu sayede çıkan haritalar, klasik yöntemlerle kıyaslanamayacak kadar detaylıdır. LiDAR destekli taramalar sayesinde haritacılık, hızlı ve esnek hale gelir; örneğin felaket sonrası bir bölge, dronelar ile saniyeler içinde taranıp acil müdahaleye altyapı sağlanabilir.
Her yöntemin kendine göre avantajı var. Geleneksel yersel ölçümlerde mühendis arazide titizlikle nokta ölçerken; fotogrametri geniş alanı hızla tarar; uydu verisi en ücra köşeleri bile ısı haritası gibi görür; LiDAR ise ağaç tepesinden altına bakar. Bu yöntemlerin birleşimi ve sonradan bilgisayar destekli işlerleme (interpolasyon, eğri çizimi vb.) ile topoğrafik haritayı oluşturan izohipsler çıkarılır.
Ulusal Ölçekte Topografya: Yerel Örnekler ve Mühendislik Kullanımları

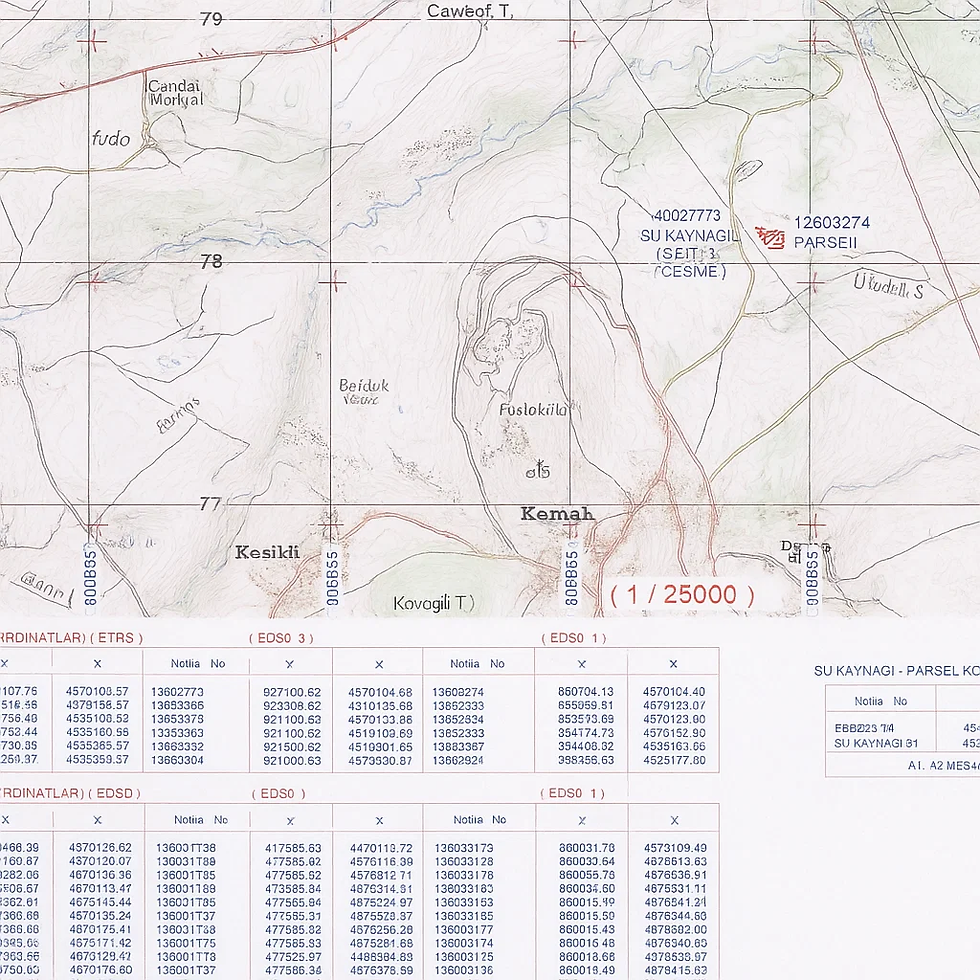

Türkiye’nin dört bir yanında topoğrafik haritalar vazgeçilmez bir rehberdir. Örneğin Harita Genel Müdürlüğü, 1:25.000 ölçekli topoğrafik haritalarla Türkiye’nin tamamını detaylı biçimde kapsamıştır. Yani Antalya’nın Akdağ yamaçlarından Artvin’in Kaçkar dağlarına, Marmaris’in kıyılarından Ağrı Dağı zirvesine kadar her nokta bu haritalarda tanımlıdır.
Pratikte bu haritalar pek çok alanda kullanılır: Karayolları mühendisleri yeni bir bölünmüş yol yapmadan önce zeminin eğimini topo haritadan okur, böylece optimum güzergahı belirler. Orman ve Su İşleri, baraj projelerinde su havzasının şekillerini, su birikme hacmini topo haritalardan hesaplar. Bir kayak merkezi kurulacaksa eğim haritaları çıkartılır, dağın hangi yönü daha dik tur oluşturacaksa o işaretlenir. Hatta Adalarda yürüyüş planlayan bir oryantiring tutkunu, pusula yerine topo haritaya bakarak rotasını seçer.
Somut Türkiye Örneği: Karadeniz’in yüksek dağları, örneğin Rize’nin Ayder Yaylası civarı, harita mühendislerinin sıkça uğradığı yerdir. Burada dik yamaçlar ve sisli vadiler var; yapılan detaylı topo çalışmaları sayesinde hem yeni yürüyüş patikaları güvenle açıldı hem de heyelan riski sürekli izlenebiliyor. Benzer şekilde, Güneydoğu Anadolu Projesi (GAP) kapsamındaki barajlar için yapılan topo ölçümler, arazinin eğiminin yanı sıra nehir yataklarının eğimini ve derinliğini de ortaya koyuyor. İstanbul’un tepeleri arasında planlanan 3. köprü veya Kuzey Marmara Otoyolu gibi dev projelerde de topo haritalar olmazsa olmaz; mühendisler, yükseklik eğrilerini okuyarak dağların kıvrımlarına ve vadilerin derinliklerine en uygun rotaları dikkatle planlıyor.
Bu örnekler, topografik haritaların yalnızca teknik birer çizim olmadığını; aksine, doğaya ilgi duyan herkes için keşif heyecanı taşıyan uygulamalara dönüştüğünü gösteriyor. Her ölçüm bir macera; her hazırlanan harita, Türkiye’nin bir köşesini sayılara ve çizgilere dönüştüren bir başarı hikâyesidir. Tüm bu çalışmalar, bir yandan tarihî harita geleneğimizi sürdürürken diğer yandan doğayı daha iyi anlamamızı sağlar.

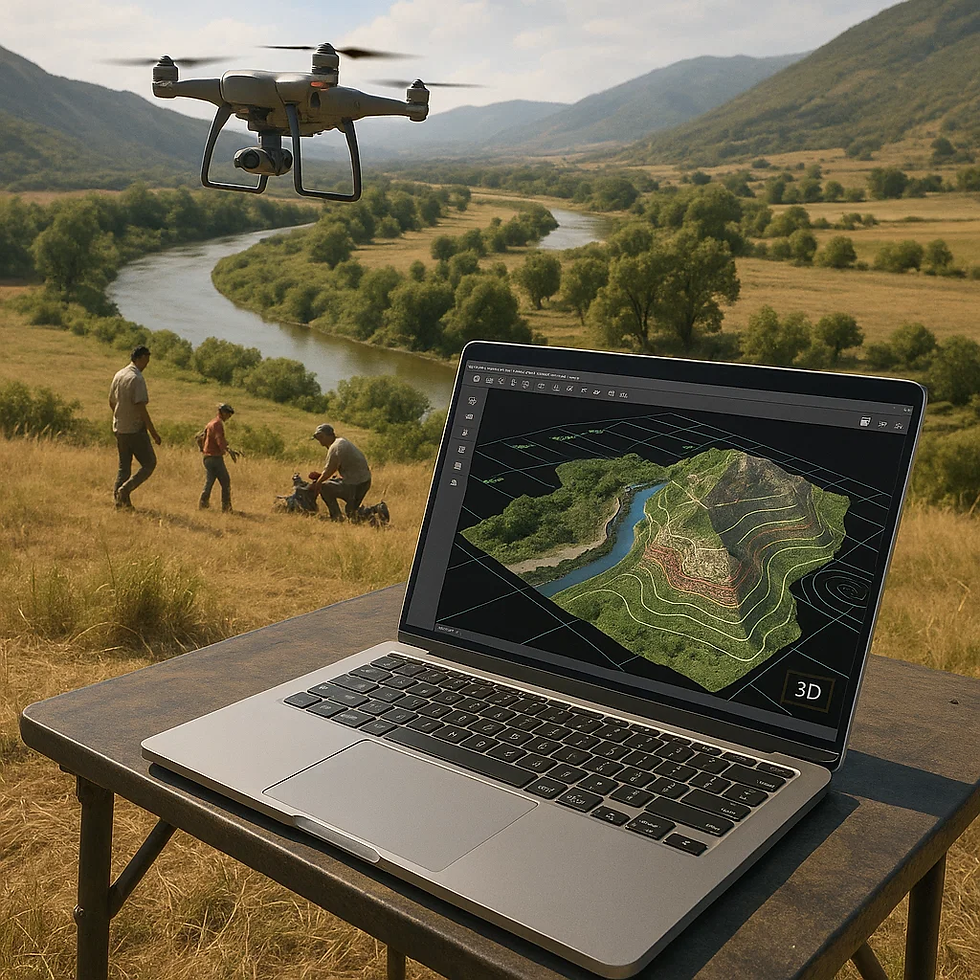

Topoğrafik Haritalamada Dijital Dönüşüm: Bugünden Yarına
Günümüzde teknoloji, topoğrafik haritacılığı bambaşka bir seviyeye taşıdı. LIDAR ve drone teknolojisi ile yamacın en ince detayını hızlıca yakalayabiliyoruz. Örneğin ABD Ulusal Okyanus ve Atmosfer Dairesi (NOAA), kıyı çizgilerini daha net haritalamak, coğrafi bilgi sistemleri için sayısal yükseklik modelleri hazırlamak, acil müdahalelere destek olmak için LIDAR verilerini kullanıyor. Biz de benzer şekilde Türkiye kıyılarındaki erozyon riskini izlemek, taşkınları önceden tahmin etmek ve afet sonrası hasarlı alanları anında tespit etmek için LIDAR’dan faydalanabiliriz. LIDAR’ın kazara yangın hasarını ya da sel birikintilerini haritalamada sağladığı hız, kurtarma ekiplerine zaman kazandırır.
Ayrıca uydudan ve küresel ölçekli verilerden yararlanıyoruz. Yukarıda bahsettiğimiz TSYM projesiyle (Türkiye Sayısal Yükseklik Modeli) NASA’nın SRTM verilerini 1:25.000 haritalardaki eğrilerle birleştirdik. Böylece, ister cep telefonunda ister uzman bilgisayar ekranında, dünyanın herhangi bir noktasının yaklaşık yükseklik bilgisini saniyeler içinde görebiliyoruz. Sonuç olarak tarımda arazinin eğimini hesaplayarak su yönetimini iyileştiren yazılımlar, enerji sektöründe rüzgâr türbinlerinin en verimli yüksekliğe kurulmasını sağlayan simülasyonlar, hatta otonom araçlarda yol kenarı yüksekliğini algılayan navigasyon sistemleri topoğrafik bilgilerle besleniyor.
Gelecekte yapay zekâ destekli yazılımlar, topo verilerini otomatik olarak analiz edip harita üretecek. Bulut tabanlı CBS platformları sayesinde herkes haritayı isteyen ölçekte anında indirebilecek. Örneğin bir orman mühendisi, bir tabletle uçurumlu bir tepede dolaşırken gerçek zamanlı topo verisini görebilecek; bir afet yöneticisi ise helikopterden LIDAR taraması yapıp anında üç boyutlu hasar haritası çıkarabilecek.
Topografik haritalar bugün, şehir planlamadan afet yönetimine, tarımdan enerjiye kadar pek çok alanda kritik rol oynuyor. Ancak tüm bu dijital imkânlara rağmen, haritanın özü hâlâ sahadaki gözlemlerde, ölçümlerde ve mühendislik sezgisinde yatıyor.
Bir topoğrafik harita, yalnızca yükseklikleri değil, kararları da şekillendirir. Her izohips çizgisi, mühendis aklının ve doğa bilgisinin birleştiği noktada anlam kazanır. Ve bu yüzden topoğrafya haritaları, geleceği tasarlarken elimizin altındaki en güvenilir araçlardan biri olmaya devam edecek.
